Thông tin chi tiết sản phẩm:
|
| Vật chất:: | Gốm sứ | Màu sắc:: | Trắng |
|---|---|---|---|
| Điện áp định mức:: | 750VDC | Đánh giá hiện tại:: | 350A |
| Khả năng phá vỡ:: | DC50KA | Tiêu chuẩn:: | UL248-20, ISO8820, JASO-D622, ROHs |
| Cách sử dụng:: | ô tô điện áp cao, bảo vệ bán dẫn | Từ khóa ：: | cầu chì ô tô điện áp cao |
| Điểm nổi bật: | Cầu chì công suất ngắt cao UL248-20,Cầu chì xe điện UL248-20,Cầu chì xe điện 750VDC |
||

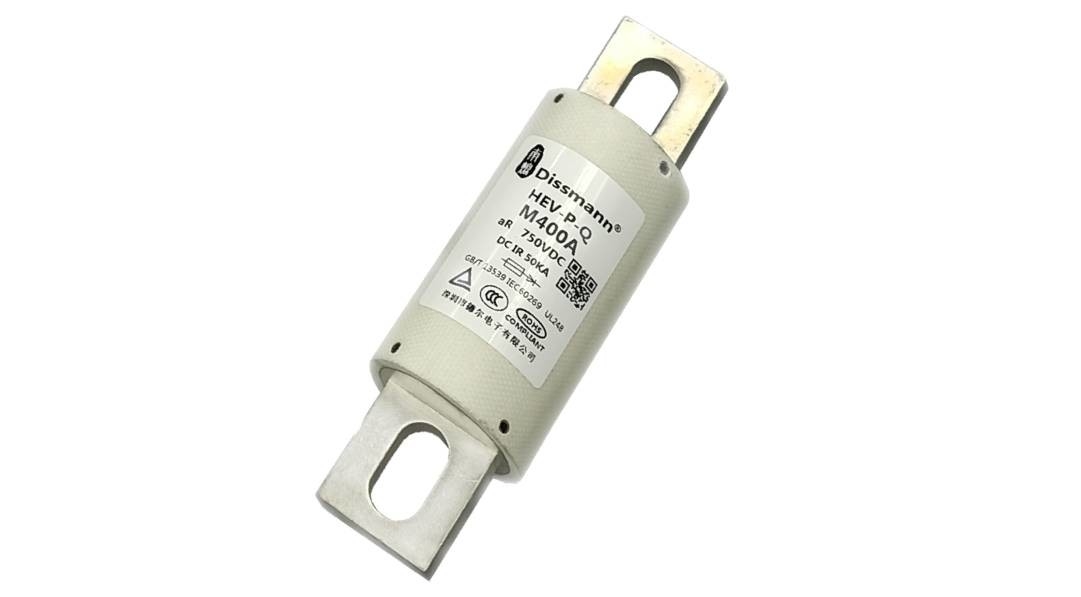

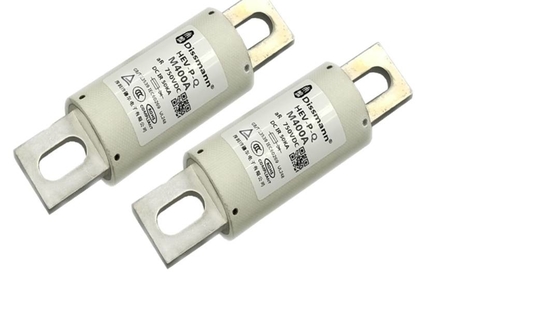

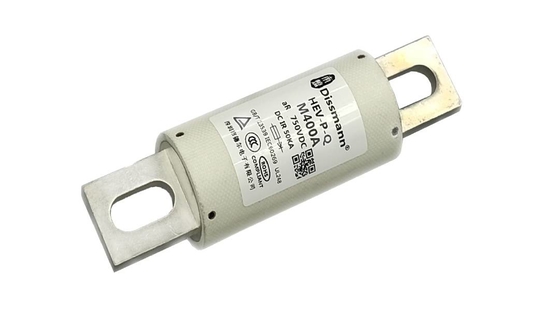

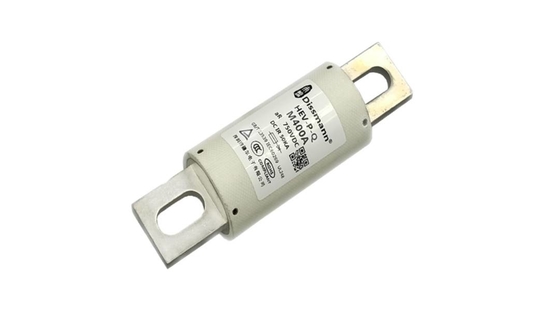

Công suất phá vỡ cao Cầu chì bu lông xuống Cầu chì ô tô Cầu chì sạc Cọc cầu chì
Vật chất:
Noumenon: ống sợi
Chân: Hợp kim
Đặc trưng:
Cầu chì công suất ngắt cao
Nhiều loại cầu chì công suất đứt cao
Đánh giá hiện tại: 350A
Đánh giá điện áp: 750VDC
Công suất ngắt: DC50KA
Buổi giới thiệu sản phẩm:
|
Điện áp định mức 额定 电压 |
AC690V / DC700V 或 低于 (IEC), 750V (UL) |
Bảo vệ loại 保护 类别 |
aR |
| Đánh giá hiện tại 额定 电流 | 5A-800A |
Khả năng phá vỡ 分 断 能力 |
AC100KA, DC50KA (时间 常数 ≤15ms) |
|
Đáp ứng yêu cầu 符合 要求 |
UL248-20, ISO8820, JASO-D622, 欧盟 和 RoHS 指令 |
Nhận xét 备注 |
gR 数据 另 版 提供 |
产品 外形 尺寸 (mm) / Kích thước tổng thể của sản phẩm (mm)
| 尺寸 代码 | A ± 2 | B ± 1,5 | C ± 1 | D ± 1,5 | E ± 1,5 | F ± 1 | G ± 0,5 | H ± 0,2 | J ± 1 |
| HT1 | 73,5 | 14.3 | 48 | 60,5 | 63,5 | 6,5 | 10.3 | 1,6 | số 8 |
| HT2 | 110 | 22 | 69 | 84 | 95,5 | 9 | 15 | 3,3 | 14,75 |
| HT3 | 129 | 36,5 | 72 | 88 | 109 | 10,5 | 25 | 6 | 20,7 |
| HT4 | 129 | 50 | 72 | 88,6 | 109 | 10,5 | 38 | 6 | 20,7 |
| HT5 | 180 | 63 | 72 | 106 | 145 | 13,5 | 50 | 10 | 33 |
电流 特性 曲线 图 / Đường đặc tính dòng điện
产品 型号 / Loại sản phẩm
|
Người mẫu 型号
|
Đánh giá hiện tại 额定 电流 A
|
Tôi2t (A2S) |
Sự thât thoat năng lượng 功耗 W |
Mã kích thước 尺寸 代码 |
Cài đặt 安装 |
|
| 弧 前 | 总 | |||||
| HEV-PQ-5 | 5A | 1,6 | 10 | 1,5 | HT1 |
Gắn Bolt M6 mô-men xoắn khuyến nghị 4N · m 安装 螺栓 M6 推荐 扭矩 4N · m |
| HEV-PQ-10 | 10A | 3.5 | 19 | 3,8 | ||
| HEV-PQ-15 | 15A | 9.5 | 73 | 5,4 | ||
| HEV-PQ-20 | 20A | 25,5 | 176 | 6.0 | ||
| HEV-PQ-25 | 25A | 42 | 330 | 7.0 | ||
| HEV-PQ-30 | 30A | 55 | 420 | 9.0 | ||
| HEV-PQ-35 | 35A | 33 | 160 | 11.0 |
HT2 |
Gắn Bolt M8 mô-men xoắn khuyến nghị 11N · m 安装 螺栓 M8 推荐 扭矩 11N · m |
| HEV-PQ-40 | 40A | 75 | 315 | 12.0 | ||
| HEV-PQ-45 | 45A | 95 | 430 | 12.0 | ||
| HEV-PQ-50 | 50A | 135 | 590 | 12,5 | ||
| HEV-PQ-60 | 60A | 205 | 940 | 14,8 | ||
| HEV-PQ-70 | 70A | 300 | 1980 | 17,5 | ||
| HEV-PQ-80 | 80A | 350 | 2350 | 20,5 | ||
| HEV-PQ-90 | 90A | 410 | 2630 | 24.0 | ||
| HEV-PQ-100 | 100A | 530 | 3450 | 26,5 | ||
| HEV-PQ-125 | 125A | 1700 | 7200 | 27 |
HT3 |
Gắn Bolt M10 mô-men xoắn khuyến nghị 20N · m 安装 螺栓 M10 推荐 扭矩 20N · m |
| HEV-PQ-150 | 150A | 2750 | 11000 | 34 | ||
| HEV-PQ-175 | 175A | 4100 | 16000 | 35 | ||
| HEV-PQ-200 | 200A | 5400 | 21000 | 42 | ||
| HEV-PQ-225 | 225A | 7500 | 30000 | 45 | ||
| HEV-PQ-250 | 250A | 9700 | 41000 | 47 | ||
| HEV-PQ-275 | 275A | 12000 | 58000 | 51 | ||
| HEV-PQ-M300 | 300A | 16500 | 70000 | 56 |
HT4
|
|
| HEV-PQ-M325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-M350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-M400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-300 | 300A | 16500 | 70000 | 56 | ||
| HEV-PQ-325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-450 | 450A | 35000 | 135000 | 95 | ||
| HEV-PQ-500 | 500A | 44000 | 165000 | 108 | ||
| HEV-PQ-600 | 600A | 48000 | 210000 | 115 |
HT5 |
Gắn Bolt M12 mô-men xoắn khuyến nghị 28N · m 安装 螺栓 M12 推荐 扭矩 28N · m |
| HEV-PQ-700 | 700A | 53000 | 298000 | 125 | ||
| HEV-PQ-800 | 800A | 75000 | 445000 | 140 | ||
