Thông tin chi tiết sản phẩm:
|
| Vật chất: | Gốm sứ | Màu sắc: | Trắng |
|---|---|---|---|
| Điện áp định mức: | AC690V / DC750V | Đánh giá hiện tại: | 150A |
| Khả năng phá vỡ: | AC100KA / DC20KA | Tiêu chuẩn: | UL248-20, ISO8820, JASO-D622, ROHs |
| Cách sử dụng: | Ô tô, pin năng lượng mặt trời, biến tần năng lượng mặt trời | Từ khóa: | Cầu chì EV |
| Điểm nổi bật: | Cầu chì công suất ngắt cao AC690V,cầu chì công suất ngắt cao màu trắng,cầu chì xe điện UL |
||

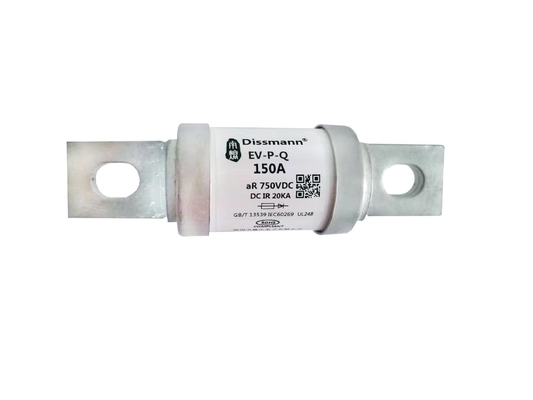

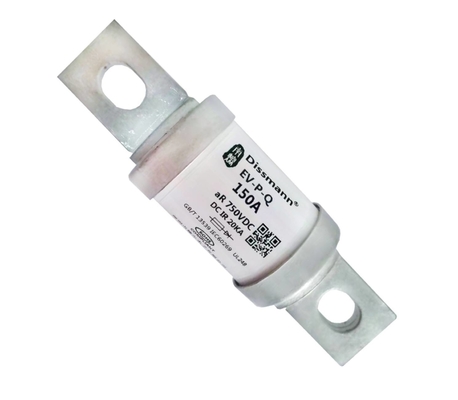

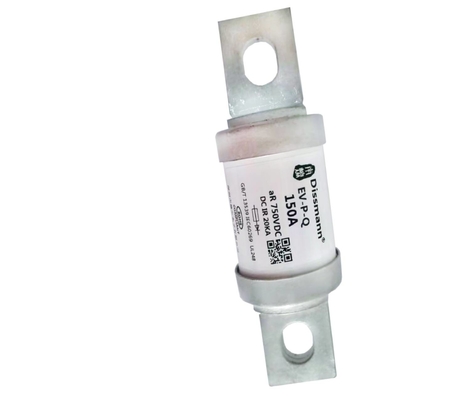

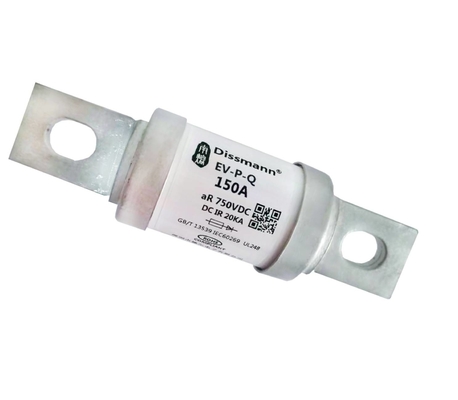

Cầu chì dòng điện thấp Cầu chì ngắt công suất cao Cầu chì AC690V Cầu chì EV
Vật chất:
Noumenon: Gốm
Ghim: Hợp kim đồng
Buổi giới thiệu sản phẩm:
|
Điện áp định mức 额定 电压 |
AC690 / DC750V |
Loại bảo vệ 保护 类别 |
aR |
| Đánh giá hiện tại 额定 电流 | 10A-500A |
Khả năng phá vỡ 分 断 能力 |
AC100KA, DC20KA |
|
Đáp ứng yêu cầu 符合 要求 |
UL248-20, ISO8820, JASO-D622, 欧盟 和 RoHS 指令 |
Nhận xét 备注 |
UL |
产品 外形 尺寸 (mm) / Kích thước tổng thể của sản phẩm (mm)
| 型号 | 尺寸 代码 | A ± 2 | B ± 1,5 | C ± 1 | D ± 1,5 | F ± 1 | G ± 0,5 | H ± 0,2 | J ± 1 |
| EV-PQ | VP1 | 109 | 30.4 | 68,5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129,5 | 37.3 | 65,5 | 98,5 | 11 | 25 | 6 | 15 | |
| VP3 | 155,5 | 53,5 | 91,2 | 125.3 | 12,5 | 40 | 6 | 20 |
产品 型号/Loại sản phẩm
| Mô hình 型号 |
Đánh giá hiện tại 额定 电流 A |
I²t (A²s) |
Sự tiêu thụ năng lượng 功率 损耗 W |
Mã kích thước 尺寸 代码 |
Cài đặt 安装 | |
| 弧 前 | 熔断 | |||||
| EV-PQ-30 | 30 | 450 | 950 | 9 | VP1 |
Gắn Bolt M8 mô-men xoắn khuyến nghị 11N · m 安装 螺栓 M8 推荐 扭矩 11N · m |
| EV-PQ-40 | 40 | 750 | 1800 | 11 | ||
| EV-PQ-50 | 50 | 1250 | 2800 | 13 | ||
| EV-PQ-60 | 60 | 1800 | 4700 | 15 | ||
| EV-PQ-70 | 70 | 2400 | 6300 | 17 | ||
| EV-PQ-80 | 80 | 3000 | 8500 | 20 | ||
| EV-PQ-100 | 100 | 4800 | 12000 | 22 | ||
| EV-PQ-125 | 125 | 1300 | 23800 | 22 | VP2 |
Gắn Bolt M10 mô-men xoắn khuyến nghị 20N · m 安装 螺栓 M10 推荐 扭矩 20N · m
|
| EV-PQ-150 | 150 | 1550 | 34000 | 25 | ||
| EV-PQ-175 | 175 | 1800 | 46500 | 30 | ||
| EV-PQ-200 | 200 | 2450 | 55000 | 34 | ||
| EV-PQ-250 | 250 | 4300 | 95000 | 42 | ||
| EV-PQ-300 | 300 | 6200 | 142000 | 50 | ||
| EV-PQ-350 | 350 | 9150 | 200000 | 60 | ||
| EV-PQ-400 | 400 | 12300 | 260000 | 69 | ||
| EV-PQ-350 | 350 | 59000 | 158000 | 65 | ||
| EV-PQ-400 | 400 | 77000 | 205000 | 80 | ||
| EV-PQ-450 | 450 | 96000 | 269000 | 95 | VP3 |
Gắn Bolt M12 mô-men xoắn khuyến nghị 28N · m 安装 螺栓 M12 推荐 扭矩 28N · m |
| EV-PQ-500 | 500 | 118000 | 328000 | 110 | ||
| EV-PQ-600 | 600 | 175000 | 471000 | 115 | ||
| EV-PQ-800 | 800 | 302000 | 800000 |
140 |
Chứng chỉ UL:
