Thông tin chi tiết sản phẩm:
|
| Vật chất: | Gốm sứ | Màu sắc: | Trắng |
|---|---|---|---|
| Điện áp định mức: | 150VDC | Đánh giá hiện tại: | 400A |
| Khả năng phá vỡ: | DC20KA / AC50KA | Tiêu chuẩn: | UL248-20, ISO8820, JASO-D622, ROHs |
| Cách sử dụng: | Hệ thống lưu trữ năng lượng, PV, biến tần | Từ khóa: | Sạc cọc cầu chì |
| Điểm nổi bật: | Cầu chì ô tô dòng điện cao 150VDC,cầu chì ô tô dòng điện cao ROHS,cầu chì 400 amp dc |
||

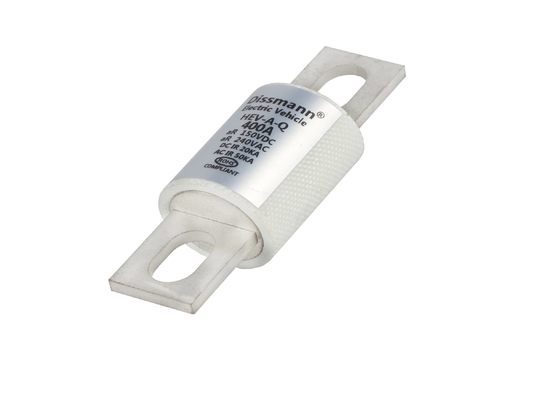

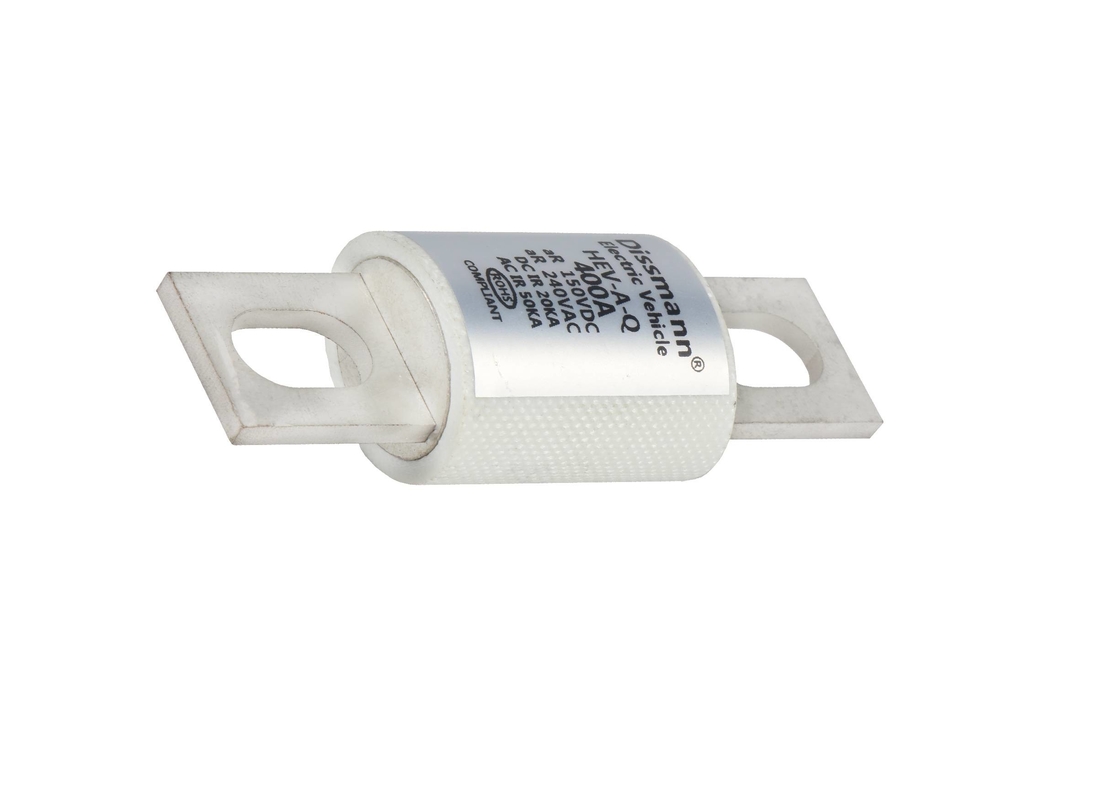

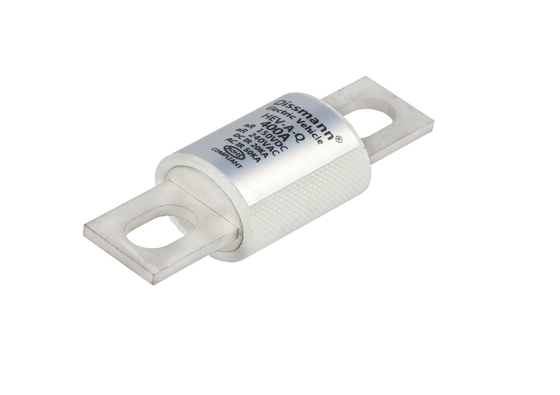

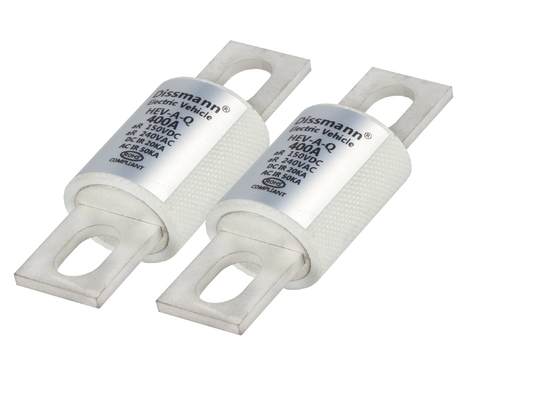

Cầu chì công suất cao Cầu chì EV Series Cầu chì 400amp Cầu chì sạc Cọc cầu chì
Vật chất:
Noumenon: Gốm
Ghim: Hợp kim đồng
Buổi giới thiệu sản phẩm:
|
Điện áp định mức 额定 电压 |
AC250V / DC150V |
Loại bảo vệ 保护 类别 |
aR |
| Đánh giá hiện tại 额定 电流 | 5A-800A |
Khả năng phá vỡ 分 断 能力 |
DC20KA (时间 常数 ≤15ms) |
|
Đáp ứng yêu cầu 符合 要求 |
UL248-20, ISO8820, JASO-D622, 欧盟 和 RoHS 指令 |
Nhận xét 备注 |
gR 数据 另 版 提供 |
熔断 体 外形 及 安装 尺寸 / Hình dạng và kích thước lắp đặt của cầu chì
| 尺寸 代码 | A ± 2 | B ± 1,5 | C ± 1 | D ± 1,5 | E ± 1,5 | F ± 1 | G ± 0,5 | H ± 0,2 | J ± 1 |
| HW1 | 68,2 | 25 | 29 | 44 | 53 | 9 | 18 | 3,3 | 13,5 |
| HW2 | 94 | 38 | 38 | 54 | 74,5 | 10,5 | 25 | 6 | 20,7 |
允 通 电流 曲线 / Đường cong dòng điện cho phép
产品 型号 / Loại sản phẩm
|
Người mẫu 型号 |
Đánh giá hiện tại 额定 电流 A |
Tôi2t (A2S) |
Sự thât thoat năng lượng 功耗 W |
Mã kích thước 尺寸 代码 |
Cài đặt 安装 |
|
| 弧 前 | 总 | |||||
| HEV-AQ-70 | 70A | 460 | 3920 | 6,8 | HW1 |
Gắn Bolt M8 mô-men xoắn khuyến nghị 11N · m 安装 螺栓 M8 推荐 扭矩 11N · m |
| HEV-AQ-80 | 80A | 665 | 5850 | 7,5 | ||
| HEV-AQ-100 | 100A | 1120 | 11100 | 8.8 | ||
| HEV-AQ-125 | 125A | 1840 | 17600 | 11.0 | ||
| HEV-AQ-150 | 150A | 2650 | 25400 | 12,8 | ||
| HEV-AQ-200 | 200A | 4750 | 44000 | 17,5 | ||
| HEV-AQ-250 | 250A | 7420 | 68500 | 22,5 | ||
| HEV-AQ-300 | 300A | 11000 | 99000 | 26,5 | ||
| HEV-AQ-350 | 350A | 14800 | 139000 | 30.4 | ||
| HEV-AQ-400 | 400A | 18800 | 180000 | 34.8 | ||
| HEV-AQ-500 | 500A | 36000 | 110000 | 34,5 | HW2 |
Gắn Bolt M10 mô-men xoắn khuyến nghị 20N · m 安装 螺栓 M10 推荐 扭矩 20N · m |
| HEV-AQ-600 | 600A | 43500 | 125000 | 45,6 | ||
| HEV-AQ-700 | 700A | 68000 | 198000 | 48,5 | ||
| HEV-AQ-800 | 800A | 86000 | 255000 | 57.0 | ||
| HEV-AQ-1000 | 1000A | 152000 | 470000 | 59,5 | ||
