Thông tin chi tiết sản phẩm:
|
| Vật chất: | Gốm sứ | Màu sắc: | Trắng |
|---|---|---|---|
| Điện áp định mức: | 1000VDC | Đánh giá hiện tại: | 250A |
| Khả năng phá vỡ: | AC100KA 、 DC20KA | Tiêu chuẩn: | UL248-20, ISO8820, JASO-D622, ROHs |
| Cách sử dụng: | Hệ thống lưu trữ năng lượng, PV, biến tần | Từ khóa: | cầu chì hệ thống lưu trữ năng lượng |
| Điểm nổi bật: | Cầu chì một chiều điện áp cao DC20KA,Cầu chì hệ thống lưu trữ năng lượng Dissmann,Cầu chì hệ thống lưu trữ năng lượng bằng gốm |
||

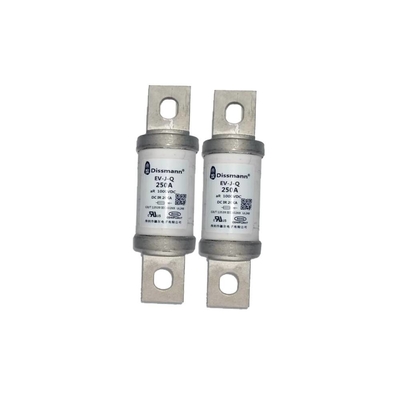

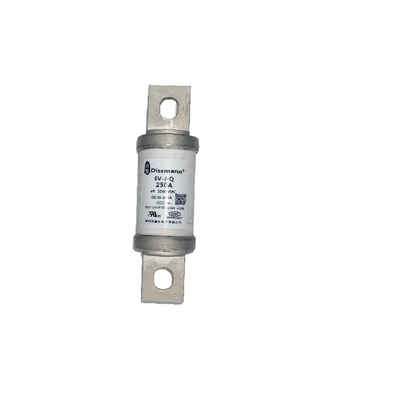

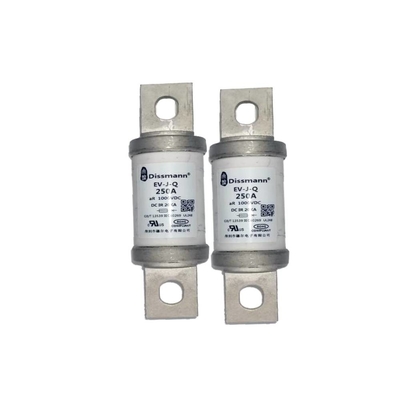

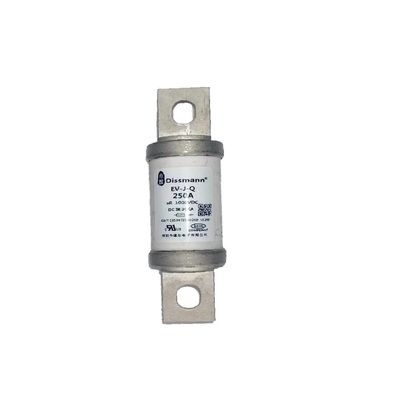

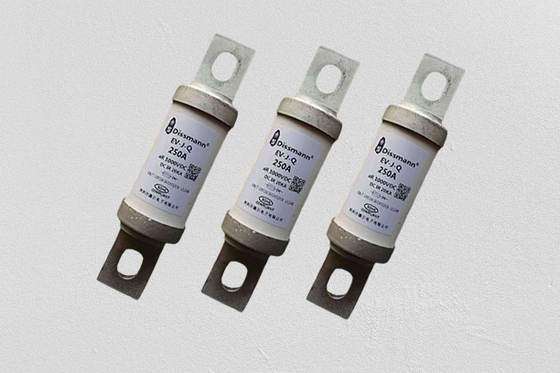

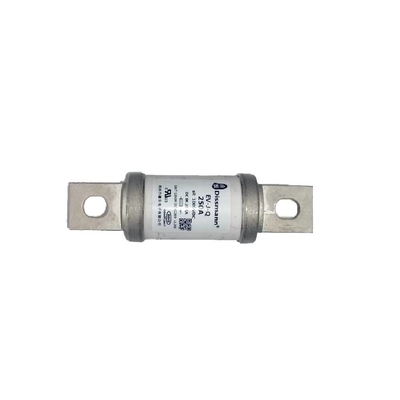

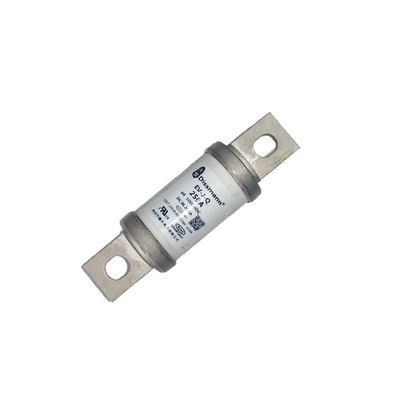

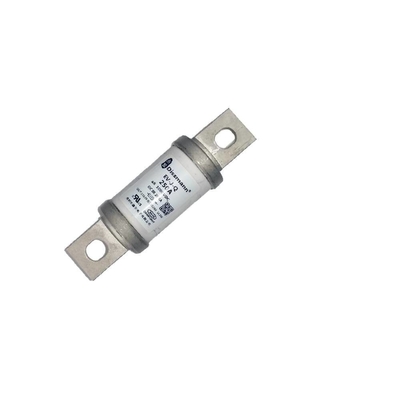

Hệ thống lưu trữ năng lượng Cầu chì EV Cầu chì cao áp DC Cầu chì DC20 KA
Vật chất:
Noumenon: Gốm
Ghim: Hợp kim đồng
Buổi giới thiệu sản phẩm:
|
Điện áp định mức 额定 电压 |
AC / DC1000V |
Loại bảo vệ 保护 类别 |
aR |
| Đánh giá hiện tại 额定 电流 | 10A-800A |
Khả năng phá vỡ 分 断 能力 |
AC100KA, DC20KA |
|
Đáp ứng yêu cầu 符合 要求 |
UL248-20, ISO8820, JASO-D622, 欧盟 和 RoHS 指令 |
Nhận xét 备注 |
UL |
产品 外形 尺寸 (mm) / Kích thước tổng thể của sản phẩm (mm)
| 型号 | 尺寸 代码 | A ± 2 | B ± 1,5 | C ± 1 | D ± 1,5 | F ± 1 | G ± 0,5 | H ± 0,2 | J ± 1 |
| EV-JQ | VJ1 | 116 | 30.4 | 75,5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139,75 | 37.3 | 75,75 | 108,75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53,5 | 90.1 | 117,9 | 12,5 | 40 | số 8 | 20 | |
| VJ3-2 | 173 | 53,5 | 114,7 | 143 | 12,5 | 40 | 6 | 20 |
产品 型号/Loại sản phẩm
| Mô hình 型号 | Dòng định mức 额定 电流 A | I²t (A²s) |
Sự tiêu thụ năng lượng 功率 损耗 W |
Mã kích thước 尺寸 代码 |
Cài đặt 安装 | |
| 弧 前 | 熔断 | |||||
| EV-JQ-30 | 30 | 120 | 850 | 5.0 | VJ1 |
Gắn Bolt M8 mô-men xoắn khuyến nghị 11N · m 安装 螺栓 M8 推荐 扭矩 11N · m |
| EV-JQ-40 | 40 | 300 | 1700 | 7,5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10.0 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12,5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15,5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 |
Gắn Bolt M10 mô-men xoắn khuyến nghị 20N · m 安装 螺栓 M10 推荐 扭矩 20N · m |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
Gắn Bolt M12 mô-men xoắn khuyến nghị 28N · m 安装 螺栓 M12 推荐 扭矩 28N · m |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
