Thông tin chi tiết sản phẩm:
|
| Vật chất: | Gốm sứ | màu sắc: | Trắng |
|---|---|---|---|
| Đánh giá hiện tại: | 200A | Điện áp định mức: | 500VDC |
| Khả năng phá vỡ: | DC50KA | Tiêu chuẩn chứng chỉ: | UL248, IEC60268 |
| Số chứng chỉ: | E496054 | Đăng kí: | hệ thống năng lượng lái xe điện, lưu trữ năng lượng |
| Điểm nổi bật: | cầu chì bộ sạc ev 200 amp,cầu chì dc500v 200 amp,cầu chì 200a công suất đứt cao |
||

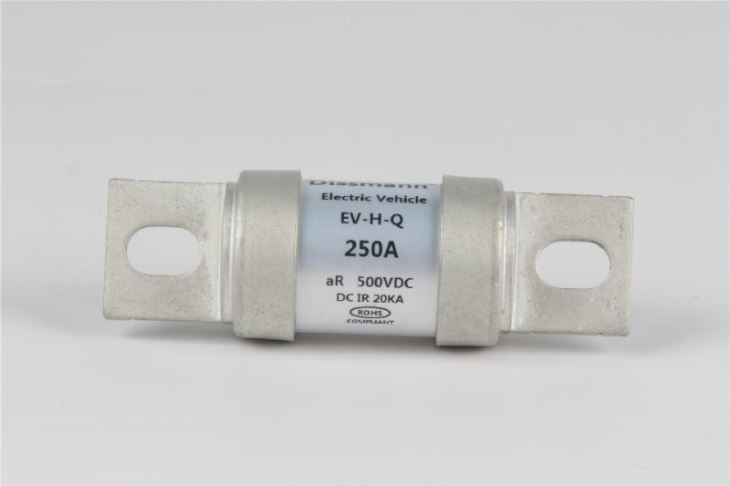

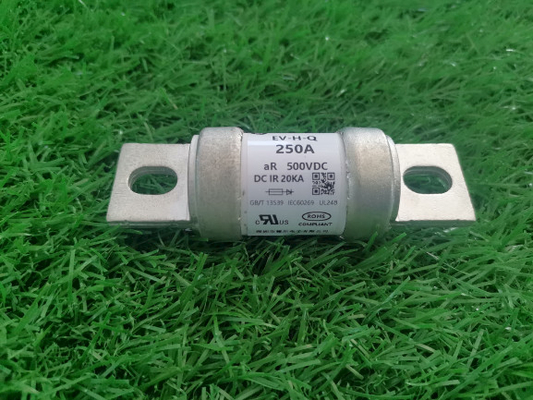

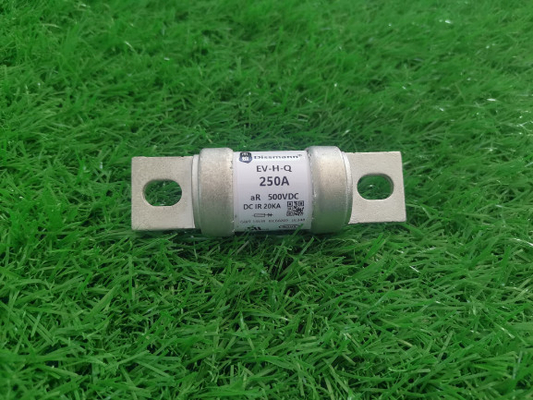

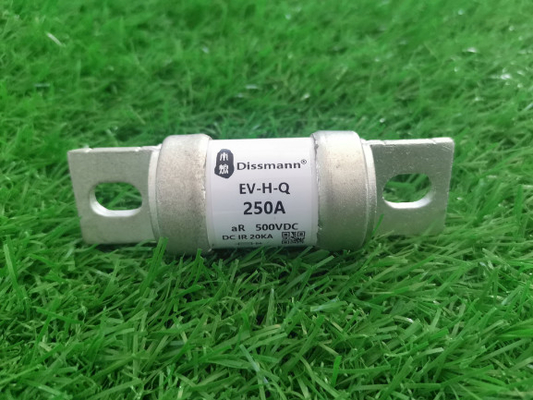

Cầu chì bán dẫn có bu lông bằng sứ 500VDC cho bộ sạc EV
1. thông tin cơ bản về sản phẩm:
Cầu chì bu lông Ceremic, hiệu suất phù hợp UL248, IEC60268
Điện áp định mức: 500VDC, Dòng định mức: 200A, Công suất ngắt: DC50KA
Tiêu chuẩn triển khai là UL248, IEC60268, Tuân thủ Chỉ thị RoHS của EU và Trung Quốc
Đạt được chứng nhận UL, số chứng nhận: No: E496054
2.Danh sách tính năng sản phẩm:
| Người mẫu |
Đánh giá hiện tại Một |
100% điện áp rơi mV |
tích phân năng lượng I2t (A2s) |
cài đặt |
| EV-HQ-200 | 200 | 185 | 60300 |
Gắn bu lông M8 Mô-men xoắn đề xuất 11N.m |
3. chất liệu sản phẩm:
| Thành phần | Vật chất |
| Tan chảy | Đồng hoặc bạc |
| Giới hạn cuối | Hợp kim đồng mạ thiếc |
| Gắn chân | Hợp kim đồng mạ thiếc |
| Ontology | ống gốm |
| Hỗn hợp | Cát thạch anh |
4. kích thước sản phẩm:
| Người mẫu | Mã kích thước | A ± 2 | B ± 1,5 | C ± 1 | D ± 1,5 | F ± 1 | G ± 0,5 | H ± 0,2 | J ± 1 |
| EV-HQ | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
5. loại sản phẩm:
| Người mẫu | Đánh giá hiện tại | I²t (A²s) | Sự tiêu thụ năng lượng | Mã kích thước | Cài đặt | |
| Tiền vòng cung | Nung chảy | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | Gắn Bolt M8 mô-men xoắn khuyến nghị 11N · m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23,5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 | Gắn Bolt M10 mô-men xoắn khuyến nghị 20N · m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
6. Đặc tính cơ học
6.1 Nắp đồng
Nắp đồng phải được tán đinh chắc chắn để đảm bảo rằng nắp đồng không thể bị tháo ra khi liên kết cầu chì không bị hỏng.Sau khi ngâm mẫu trong nước ở nhiệt độ 15 ° C-35 ° C trong 24 giờ và lấy ra, tác dụng lực kéo đều 5N lên mỗi đầu nắp và giữ nguyên trong 1 phút.Nắp đồng không được rơi ra.
6.2 Kiểm tra độ bền kéo
Cố định nắp đồng ở một đầu của cầu chì, rồi tác dụng lực căng 100N lên nắp đồng ở đầu còn lại theo trục hoành.Các nắp đồng ở hai đầu không được lỏng lẻo và không được gãy thân ống.
6.3.Kiểm tra độ bền ống
Sau khi nắp đồng ở hai đầu cố định, tác dụng một lực 200N vào tâm ống sứ, thân ống không được vỡ.
Thiết bị sản phẩm:
Thiết bị kiểm tra:
Giấy chứng nhận:
