Thông tin chi tiết sản phẩm:
|
| Vật chất: | Chất xơ | Màu sắc: | Trắng |
|---|---|---|---|
| Điện áp định mức: | 1000VDC | Đánh giá hiện tại: | 5A-800A |
| Khả năng phá vỡ: | AC100KA 、 DC30KA | Đáp ứng các yêu cầu: | IEC60269, ISO8820, JASO-D622, RoHS |
| Điểm nổi bật: | Cầu chì nhiệt điện áp cao 1000VDC,Cầu chì nhiệt điện áp cao DC30KA,Cầu chì xe điện IEC60269 |
||

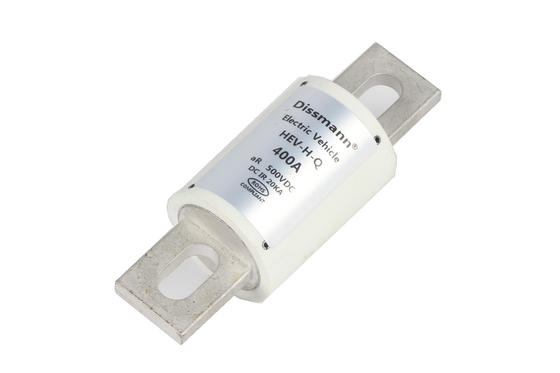

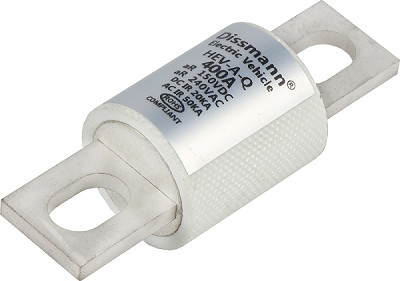

Cầu chì điện áp cao sử dụng chính trên ô tô
1. chi tiết sản phẩm củacầu chì HEV
Điện áp định mức: AC/DC 1000V hoặc thấp hơn
Dòng điện định mức: 5A-800A
Công suất phá vỡ:AC100KA/DC30KA
Tiêu chuẩn liên quan:UL248-20,ISO8820,JASO-D622,IEC60269,RoHS
2. Cơ cấu củaCầu chì sê-ri 1000V HEV
Ống nóng chảy của cầu chì HEV này bao gồm vật liệu gốm chịu nhiệt độ cao, có hiệu suất chống cháy cao và độ cứng cao. Chất nóng chảy được hàn kín trong ống nóng chảy với phần nóng chảy có thể thay đổi được làm bằng bạc nguyên chất 99,99%. Ống nóng chảy được làm đầy bằng cát thạch anh có độ tinh khiết cao được xử lý hóa học và các vật liệu hóa học được xử lý đặc biệt làm môi trường dập tắt hồ quang. Bề mặt tiếp xúc được mạ bạc để đảm bảo hiệu suất điện đáng tin cậy, giảm đáng kể sự gia tăng nhiệt độ và mức tiêu thụ điện năng; tiếp xúc bằng cách hàn điểm, giúp tăng cường đáng kể độ an toàn và độ tin cậy của việc ngắt dòng sự cố ngắn mạch.
3. Kích thước củaCầu chì sê-ri 1000V HEV
| mã thứ nguyên | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
4. Loại sản phẩm của cầu chì HEV,Chọn kích thước theo dòng điện định mức.
| Người mẫu | Đánh giá hiện tại | Tôi2t(A2S) | Sự thât thoat năng lượng | mã kích thước | Cài đặt | |
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Gắn Bolt M8 mô-men xoắn khuyến nghị 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6,3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Gắn Bolt M10 mô-men xoắn khuyến nghị 20N · m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Bu lông lắp M12 mô-men xoắn khuyến nghị 28N · m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
5.FAQ
Câu hỏi 1: Có phải cầu chì cũng được sử dụng trong ô tô do nước ngoài sản xuất không?
A: Cầu chì được các hãng xe trên thế giới sử dụng.Cầu chì tự động, cầu chì mini và cầu chì thấp theo tiêu chuẩn quốc tế và được sử dụng trên các phương tiện giao thông trên toàn thế giới.Cầu chì tự động, cầu chì mini và cầu chì cấu hình của chúng tôi được sử dụng trên các loại xe được sản xuất tại Nhật Bản và Hàn Quốc cũng như các khu vực khác của Châu Á.
