Thông tin chi tiết sản phẩm:
|
| Vật chất: | Ống sợi | Màu sắc: | Trắng |
|---|---|---|---|
| Điện áp định mức: | AC / DC500V | Đánh giá hiện tại: | 5A-800A |
| Loại bảo vệ: | AR | Khả năng phá vỡ: | AC100KA / DC50KA |
| Đáp ứng yêu cầu: | UL248-20 ISO8820 JASO-D622 RoHS | Đăng kí: | cho Xe điện |
| Điểm nổi bật: | Cầu chì HEV DC500V,Cầu chì HEV ống sợi quang,Cầu chì xe điện 200A |
||

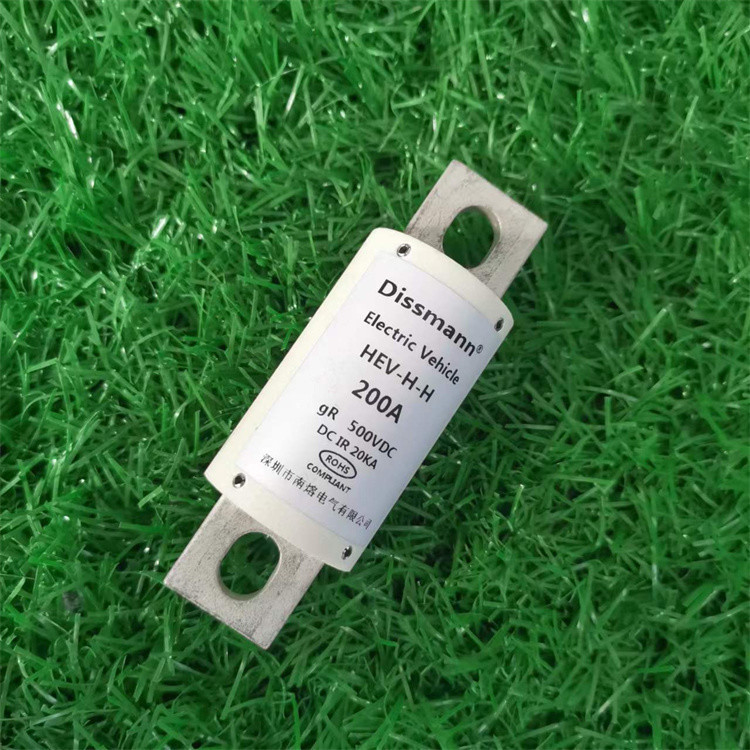

Dissmann®Dòng HEV-HQCầu chì HEV cung cấp dòng điện định mức 35A- 1200A, điện áp danh định AC / DC500V.Chúng tuân thủ RoHS và không chứa halogen, và được chứng nhận UL248-20, ISO8820, JAS0-D622.
1. hình dạng và kích thước lắp đặt của cầu chì:
| Mã kích thước | A ± 2 | B ± 1,5 | C ± 1 | D ± 1,5 | E ± 1,5 | F ± 1 | G ± 0,5 | H ± 0,2 | J ± 1 |
| HZ1 | 81 | 22 | 40 | 55 | 66,5 | 9 | 15 | 3,3 | 14,75 |
| HZ2 | 92,2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13,5 |
| HZ3 | 92,2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12,5 |
| HZ4 | 109 | 38 | 53 | 69 | 89,5 | 10,5 | 25 | 6 | 20,7 |
| HZ5 | 110 | 50 | 53 | 70,5 | 90 | 10,5 | 38 | 6 | 20,7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13,5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81,5 | 113,5 | 139 | 16 | 60 | 10 | 28.4 |
|
Người mẫu 型号 |
Đánh giá hiện tại 额定 电流 A |
Tôi2t (A2S) |
Sự thât thoat năng lượng 功耗 W |
Mã kích thước 尺寸 代码 |
Cài đặt 安装 |
|
| 弧 前 | 总 | |||||
| HEV-HQ-35 | 35A | 33 | 145 | 8.5 | HZ1 |
Gắn Bolt M8 mô-men xoắn khuyến nghị 11N · m 安装 螺栓 M8 推荐 扭矩 11N · m |
| HEV-HQ-40 | 40A | 74 | 315 | số 8 | ||
| HEV-HQ-45 | 45A | 100 | 430 | số 8 | ||
| HEV-HQ-50 | 50A | 130 | 650 | 8.5 | ||
| HEV-HQ-60 | 60A | 200 | 880 | 10 | ||
| HEV-HQ-70 | 70A | 210 | 900 | 10,5 | HZ2 | |
| HEV-HQ-80 | 80A | 300 | 1360 | 12,5 | ||
| HEV-HQ-90 | 90A | 350 | 1500 | 15,5 | ||
| HEV-HQ-100 | 100A | 460 | 1950 | 17,5 | ||
| HEV-HQ-125 | 125A | 750 | 3430 | 26 | HZ3 | |
| HEV-HQ-150 | 150A | 1000 | 4450 | 31 | ||
| HEV-HQ-175 | 175A | 1400 | 6100 | 36 | ||
| HEV-HQ-200 | 200A | 1800 | 8300 | 41 | ||
| HEV-HQ-225 | 225A | 4600 | 23000 | 39 | HZ4 |
Gắn Bolt M10 mô-men xoắn khuyến nghị 20N · m 安装 螺栓 M10 推荐 扭矩 20N · m |
| HEV-HQ-250 | 250A | 6250 | 32100 | 41 | ||
| HEV-HQ-275 | 275A | 7800 | 40000 | 46 | ||
| HEV-HQ-300 | 300A | 9600 | 49000 | 52 | ||
| HEV-HQ-325 | 325A | 13500 | 63000 | 54 | ||
| HEV-HQ-350 | 350A | 14000 | 72000 | 59 | ||
| HEV-HQ-400 | 400A | 18500 | 95500 | 66 | ||
| HEV-HQ-450 | 450A | 24000 | 125000 | 75 | HZ5 | |
| HEV-HQ-500 | 500A | 28500 | 147000 | 84 | ||
| HEV-HQ-600 | 600A | 40500 | 203000 | 108 | ||
| HEV-HQ-700 | 700A | 54000 | 295000 | 122 | HZ6 |
Bu lông lắp M12 mô-men xoắn khuyến nghị 28N · m 安装 螺栓 M12 推荐 扭矩 28N · m |
| HEV-HQ-800 | 800A | 75000 | 406000 | 130 | ||
| HEV-HQ-1000 | 1000A | 90000 | 430000 | 146 | HZ7 | |
| HEV-HQ-1200 | 1200A | 120000 | 590000 | 180 | ||
