Thông tin chi tiết sản phẩm:
|
| Vật chất: | Gốm sứ | Màu sắc: | Trắng |
|---|---|---|---|
| Đánh giá hiện tại: | 5A-800A | Điện áp định mức: | AC / DC1000V |
| Làm gián đoạn xếp hạng: | DC30KA@DC1000V | Loại bảo vệ: | AR |
| Điểm nổi bật: | Cầu chì hộp gốm 5A,Cầu chì hộp gốm EV,Cầu chì ô tô gốm 8005A |
||
Nhà sản xuất cầu chì bộ sạc EV tốt nhất tại Trung Quốc
Mục đích của bộ sạc EV
Cầu chì cho các ứng dụng trong Xe điện (EV) hoặc Hybrid EV còn tương đối mới trong ngành và chúng có thể được coi là sản phẩm kết hợp giữa cầu chì điện áp thấp và cầu chì ô tô. Có sẵn cho các hệ thống xe 1000V DC bao gồm định mức cầu chì lên đến 800 A, Dissmann Cầu chì EV cung cấp khả năng bảo vệ DC hiệu suất cao cho hệ thống truyền động, phụ trợ và ắc quy.Các cầu chì cũng có sẵn dưới dạng giải pháp tùy chỉnh cho định mức điện áp và dòng điện cao hơn.

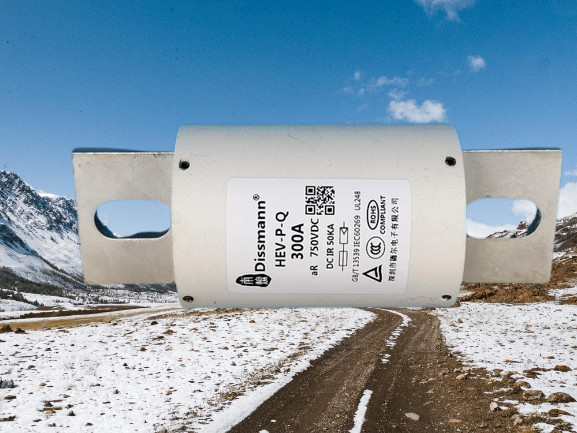

Cấu tạo cầu chì sạc EV
Các ống cầu chì của xe điện được làm bằng vật liệu gốm chịu nhiệt độ cao, có khả năng chống cháy cao và độ cứng rắn.
Sự tan chảy được niêm phong trong một ống luyện kim để 99,99% bạc nguyên chất trở thành một phần nóng chảy có tiết diện thay đổi.Ống luyện kim chứa đầy cát thạch anh có độ tinh khiết cao được xử lý hóa học và các vật liệu hóa học được xử lý đặc biệt cho hồ quang để dập tắt sự kết tụ.
Kích thước sản phẩm của cầu chì HEV, Chọn kích thước theo dòng định mức.
| mã thứ nguyên | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
| Người mẫu | Đánh giá hiện tại | Tôi2t(A2S) | Sự thât thoat năng lượng | mã kích thước | Cài đặt | |
| tiền cung | Tổng cộng | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Gắn Bolt M8 mô-men xoắn khuyến nghị 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7,8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8,5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Bu lông lắp ráp Mô-men xoắn khuyến nghị M10 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Bu-lông lắp M12 mô-men xoắn khuyến nghị 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Số lượng bao bì
HF4: 2 liên kết cầu chì mỗi hộp nhựa.
Mỗi hộp dài được đóng 1 hộp nhựa, tổng cộng có 2 link cầu chì, kích thước hộp dài là dài 156mm x rộng 120mm x cao 54mm.
Mỗi hộp lớn chứa 20 hộp dải dài, tổng cộng 40 liên kết cầu chì, kích thước của hộp lớn là dài 342mm x rộng 258mm x cao 285mm.
Điều kiện lắp đặt
Điều kiện làm việc bình thường
a) Cầu chảy được lắp đặt riêng biệt ngoài không khí tự nhiên, không thông gió.Ngoại trừ các dây kết nối, không có bộ phận sinh nhiệt hoặc tản nhiệt nào khác trong phạm vi 1m.
b) Đầu nối cầu chì phải đảm bảo tiếp xúc điện ổn định và chắc chắn.Điện trở tiếp xúc không được ảnh hưởng đáng kể đến hoạt động của cầu chì.
c) Cầu chì có thể được lắp theo chiều dọc, chiều ngang hoặc chiều xiên.Nếu bạn dựa vào áp suất lò xo để đảm bảo kết nối điện của cầu chì, bạn nên chọn một vị trí phù hợp trong quá trình lắp đặt để tránh tác động bất lợi của trọng lực và rung động lên kết nối điện.
Câu hỏi thường gặp:
Câu hỏi 1: Điều kiện kiểm tra cầu chì của bạn là gì?
Trả lời 1: Cầu chì của chúng tôi được thử nghiệm trong điều kiện 25 ± 5 ° C trong phòng thí nghiệm.
