Thông tin chi tiết sản phẩm:
|
| Vật chất: | Chất xơ | Màu sắc: | Trắng |
|---|---|---|---|
| Đánh giá hiện tại: | 5A-800A | Điện áp định mức: | 1000VDC |
| Loại bảo vệ: | AR | Khả năng phá vỡ: | DC30KA |
| Đăng kí: | Sạc xe điện | Từ khóa: | Cầu chì sạc EV |
| Điểm nổi bật: | Cầu chì tốc độ cao bán dẫn,Cầu chì tốc độ cao bộ sạc EV,Cầu chì bán dẫn DC750V |
||

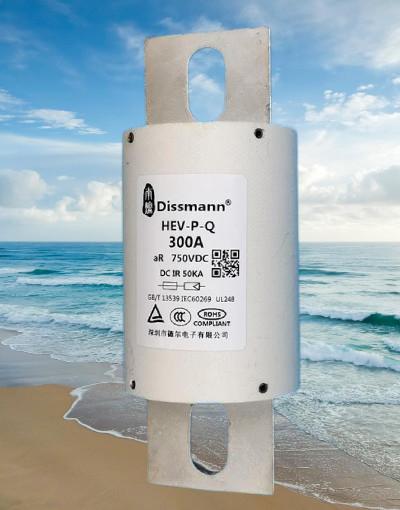

Cung cấp cầu chì bán dẫn DC750V tại Trung Quốc
Thông tin cơ bản của cầu chì DC750V
Điện áp định mức: DC750V hoặc thấp hơn
Dòng điện định mức: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A
Lớp bảo vệ: aR;
Khả năng ngắt: DC50kA (Thời gian không đổi≤15ms)
Cài đặt: Bolt trên
Ứng dụng của cầu chì DC750V
Loạt sản phẩm này là cầu chì kết nối lắp bu-lông ống tròn, với kích thước nhỏ, I²t thấp, đặc điểm khả năng đứt cao và các đặc điểm khác.Áp dụng cho bộ biến tần, bộ chỉnh lưu, bộ biến tần, các loại nguồn điện và thiết bị bán dẫn khác, và pin nguồn, động cơ điện, tụ điện, cáp và thiết bị hoặc bảo vệ ngắn mạch và dự phòng của thành phần.Sản phẩm này có khả năng chống rung tốt và hiệu suất chống cháy.Thích hợp cho các ứng dụng môi trường rung động như vận chuyển đường sắt và phương tiện cơ giới.
Cấu tạo của cầu chì bán dẫn
Vật liệu boby chính là ống sợi, dây cầu chì bao gồm đồng hoặc bạc và nắp cuối làm bằng hợp kim đồng mạ thiếc.
Kích thước của cầu chì bán dẫn, Chọn kích thước theo dòng định mức.
| Kích thước cade | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
HF1:dòng điện định mức 5A~80A
HF2:dòng điện định mức 90A~150A
HF3:dòng điện định mức 175A~325A
HF4:dòng điện định mức 350A~500A
HF5:dòng điện định mức 600A~800A
Độ cao
Tình trạng sử dụng bình thường
Độ cao không quá 2000m.
Điều kiện sử dụng cho phép
2000m – 4500m.
Hiệu chỉnh tham số thay đổi độ cao: Độ cao chủ yếu gây suy giảm lớp cách nhiệt, suy giảm điều kiện tản nhiệt, thay đổi áp suất không khí.
Khi độ cao tăng 100m, nhiệt độ của cầu chì tăng 0,1-0,5k.
Khi độ cao tăng lên 100m, nhiệt độ xung quanh giảm trung bình khoảng 0,5 độ C.
Điều kiện bình thường, sử dụng cầu chì trong môi trường mở, có thể bỏ qua độ cao ảnh hưởng đến dòng điện định mức, vẫn sử dụng như điều kiện tiêu chuẩn.Nếu nhiệt độ trên 40°C, cần giảm dòng điện định mức.Khi độ cao tăng 1000m, dòng điện định mức giảm 2% - 5%.
Lưu ý: Trong cùng một chuỗi kích thước, dòng định mức tối đa sử dụng tỷ lệ khử định mức cao hơn, dòng định mức thấp hơn sử dụng tỷ lệ khử định mức thấp hơn.Ảnh hưởng của độ cao đến cường độ cách nhiệt không khí (độ bền đánh thủng).
Ảnh hưởng của độ cao đến cường độ điện môi không khí (độ bền phân hủy)
Khi độ cao tăng lên, cường độ cách nhiệt không khí giảm.Trong khoảng 2000 - 4500 mét, khi độ cao tăng lên 1000m, dòng điện giảm 12-15%.Tham khảo GB/T16935.1, Điều chỉnh khoảng cách cách nhiệt cho phù hợp.
Khoảng cách cách điện giữa các đầu nối cầu chì thường lớn hơn nhiều so với khoảng cách cách điện GB/T16935.1, Bảng A1 và A2 theo yêu cầu của tiêu chuẩn.Trừ các cầu chì riêng có khối lượng nhỏ hơn thì không cần kiểm tra khe hở cách điện.
Khoảng cách cách điện giữa dây đai cầu chì và các cấu trúc sống khác và với mặt đất, người dùng cần xem xét tác động của độ cao.
Câu hỏi thường gặp
Câu hỏi 1: Cách chọn cầu chì?
Trả lời: Lúc đầu, chúng tôi sẽ gửi cho bạn một mẫu đơn đăng ký thực tế của khách hàng. Nói chung, chúng tôi cần xóa trường ứng dụng của bạn, dòng điện hoạt động và điện áp hoạt động, phương pháp cài đặt, yêu cầu chứng nhận và các yêu cầu tham số khác.
