Thông tin chi tiết sản phẩm:
|
| Nguyên liệu: | Gốm sứ | Chứng nhận: | UL |
|---|---|---|---|
| Loại bảo vệ: | aR | Khả năng phá vỡ: | DC20KA/AC100KA |
| Điểm nổi bật: | Cầu chì xe điện DC750V,cầu chì công suất cao EV |
||
Loạt sản phẩm này là cầu chì loại bu lông ống tròn, có đặc điểm kích thước nhỏ, nung chảy nhanh, I2t thấp, độ tin cậy cao, v.v. Nó phù hợp để bảo vệ ngắn mạch và dự phòng của bộ biến tần, bộ chỉnh lưu, biến tần, nguồn điện khác nhau và các thiết bị bán dẫn khác, cũng như pin nguồn, động cơ, tụ điện, dây điện và các thiết bị và dụng cụ khác.Sản phẩm này có khả năng chống rung và chống cháy tốt, phù hợp cho vận chuyển đường sắt, xe cơ giới và các ứng dụng môi trường rung động khác.
Cầu chì sê-ri 1.DC750V EV-PQ (Dòng điện định mức:10A-500A, Loại bảo vệ: aR, Khả năng cắt: DC20KA/AC100KA)
| Kiểu mẫu | mã kích thước | A±2 | B ± 1,5 | C±1 | D ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| EV-PQ | VP1 | 109 | 30.4 | 68,5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129,5 | 37.3 | 65,5 | 98,5 | 11 | 25 | 6 | 15 | |
| VP3 | 155,5 | 53,5 | 91.2 | 125.3 | 12,5 | 40 | 6 | 20 |
Loại sản phẩm:
| Kiểu mẫu | Đánh giá hiện tại | I²t(A²s) | Sự tiêu thụ năng lượng | mã kích thước | Cài đặt | |
| tiền cung | hợp nhất | W | ||||
| EV-PQ-30 | 30 | 450 | 950 | 9 | VP1 | Gắn Bolt M8 mô-men xoắn khuyến nghị 11N·m |
| EV-PQ-40 | 40 | 750 | 1800 | 11 | ||
| EV-PQ-50 | 50 | 1250 | 2800 | 13 | ||
| EV-PQ-60 | 60 | 1800 | 4700 | 15 | ||
| EV-PQ-70 | 70 | 2400 | 6300 | 17 | ||
| EV-PQ-80 | 80 | 3000 | 8500 | 20 | ||
| EV-PQ-100 | 100 | 4800 | 12000 | 22 | ||
| EV-PQ-125 | 125 | 1300 | 23800 | 22 | VP2 | Bu lông lắp ráp Mô-men xoắn khuyến nghị M10 20N·m |
| EV-PQ-150 | 150 | 1550 | 34000 | 25 | ||
| EV-PQ-175 | 175 | 1800 | 46500 | 30 | ||
| EV-PQ-200 | 200 | 2450 | 55000 | 34 | ||
| EV-PQ-250 | 250 | 4300 | 95000 | 42 | ||
| EV-PQ-300 | 300 | 6200 | 142000 | 50 | ||
| EV-PQ-350 | 350 | 9150 | 200000 | 60 | ||
| EV-PQ-400 | 400 | 12300 | 260000 | 69 | ||
| EV-PQ-350 | 350 | 59000 | 158000 | 65 | ||
| EV-PQ-400 | 400 | 77000 | 205000 | 80 | ||
| EV-PQ-450 | 450 | 96000 | 269000 | 95 | VP3 | Bu lông lắp ráp Mô-men xoắn khuyến nghị M12 28N·m |
| EV-PQ-500 | 500 | 118000 | 328000 | 110 | ||
| EV-PQ-600 | 600 | 175000 | 471000 | 115 | ||
| EV-PQ-800 | 800 | 302000 | 800000 | 140 | ||

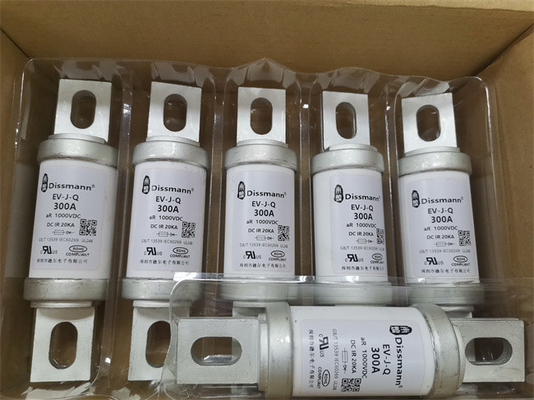

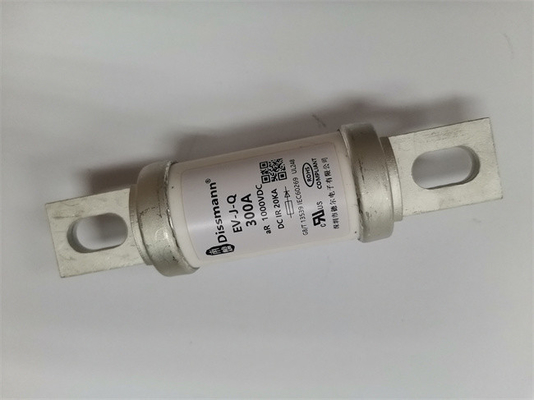

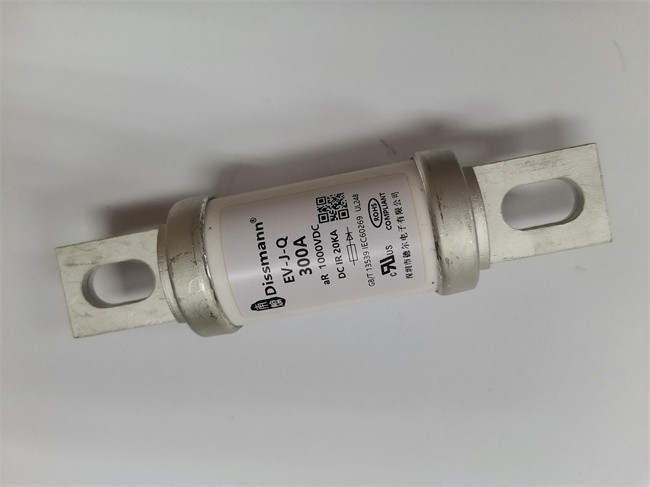

Cầu chì sê-ri 1.DC1000V EV-JQ (Dòng điện định mức:10A-800A, Loại bảo vệ: aR, Khả năng cắt: DC20KA/AC100KA)
| Kiểu mẫu | mã kích thước | A±2 | B ± 1,5 | C±1 | D ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| EV-JQ | VJ1 | 116 | 30.4 | 75,5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139,75 | 37.3 | 75,75 | 108,75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53,5 | 90.1 | 117,9 | 12,5 | 40 | số 8 | 20 | |
| VJ3-2 | 173 | 53,5 | 114,7 | 143 | 12,5 | 40 | 6 | 20 |
Loại sản phẩm:
| Kiểu mẫu | Dòng điện định mức A | I²t(A²s) |
Sự tiêu thụ năng lượng W |
mã kích thước |
Cài đặt | |
| tiền cung | hợp nhất | |||||
| EV-JQ-30 | 30 | 120 | 850 | 5.0 | VJ1 |
Gắn Bolt M8 mô-men xoắn khuyến nghị 11N·m |
| EV-JQ-40 | 40 | 300 | 1700 | 7,5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10,0 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12,5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15,5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 |
Bu lông lắp ráp Mô-men xoắn khuyến nghị M10 20N·m |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
Bu lông lắp ráp Mô-men xoắn khuyến nghị M12 28N·m |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
Các ứng dụng của cầu chì EV:
