Thông tin chi tiết sản phẩm:
|
| Nguyên liệu: | ống sợi quang | Chứng nhận: | UL |
|---|---|---|---|
| Loại bảo vệ: | aR | Khả năng phá vỡ: | DC50KA/AC100KA |
| Điện áp định mức: | AC/DC1000V | Đánh giá hiện tại: | 5A-800A |
| Điểm nổi bật: | Cầu chì xe điện DC30ka,Cầu chì công suất cao 800amp |
||

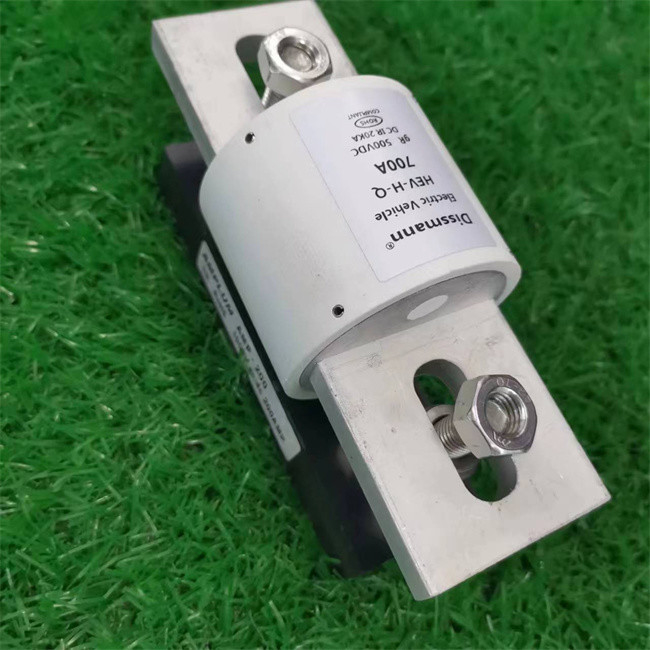

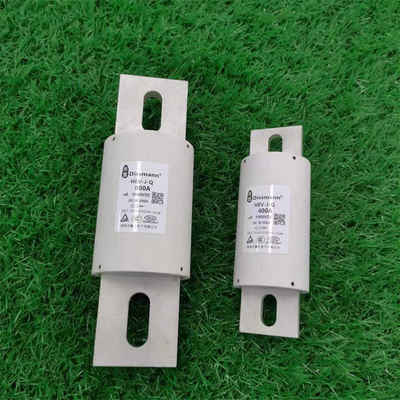

Loạt sản phẩm này là cầu chì loại bu lông ống tròn, có đặc điểm kích thước nhỏ, nung chảy nhanh, I2t thấp, độ tin cậy cao, v.v. Nó phù hợp để bảo vệ ngắn mạch và dự phòng của bộ biến tần, bộ chỉnh lưu, biến tần, nguồn điện khác nhau và các thiết bị bán dẫn khác, cũng như pin nguồn, động cơ, tụ điện, dây điện và các thiết bị và dụng cụ khác.Sản phẩm này có khả năng chống rung và chống cháy tốt, phù hợp cho vận chuyển đường sắt, xe cơ giới và các ứng dụng môi trường rung động khác.
1. Cầu chì sê-ri DC1000V HEV-JQ (Dòng điện định mức: 10A-800A, Loại bảo vệ: aR, Khả năng cắt: DC30KA/AC100KA, hằng số thời gian ≤15ms):
| mã kích thước | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
|
Kiểu mẫu |
Đánh giá hiện tại Một |
Tôi2t(A2S) |
Sự thât thoat năng lượng W |
mã kích thước |
Cài đặt |
|
| tiền cung | Tổng cộng | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 |
Gắn Bolt M8 mô-men xoắn khuyến nghị 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7,8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8,5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10,0 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 |
Bu lông lắp ráp Mô-men xoắn khuyến nghị M10 20N·m |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 |
Bu-lông lắp M12 mô-men xoắn khuyến nghị 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
Đường cong đặc tính của dòng định mức cầu chì HEV:
