Thông tin chi tiết sản phẩm:
|
| Màu: | Trắng | Nguyên liệu: | ống sợi quang |
|---|---|---|---|
| Điện áp định mức: | DC1000V | Đánh giá hiện tại: | 5A-800A |
| Loại bảo vệ: | aR | Khả năng phá vỡ: | AC100KA/DC30KA(Hằng số thời gian ≤15ms） |
| Điểm nổi bật: | Cầu chì DC1000V HEV,Cầu chì công suất đứt cao RS309-MM |
||

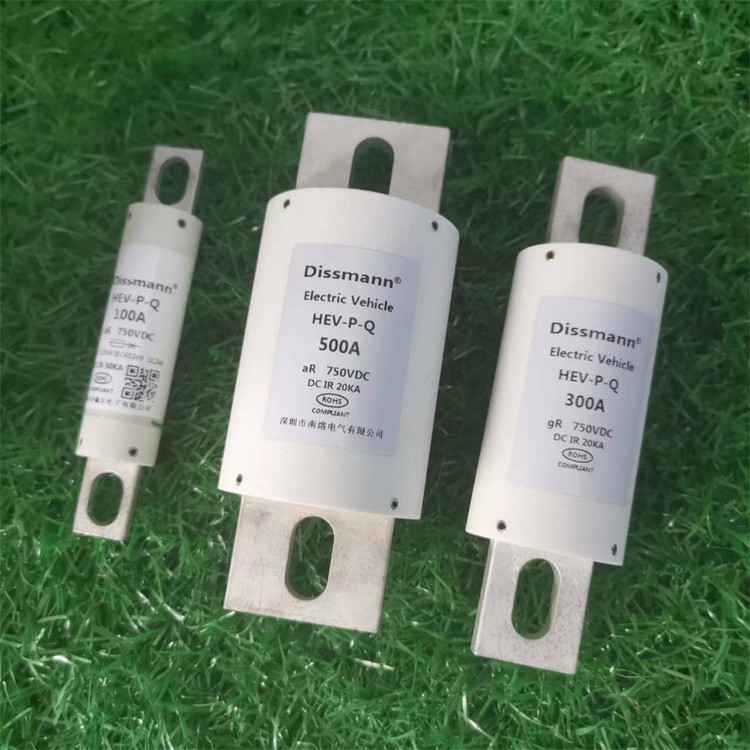

CẦU CHÌ HEV TRONG AMP KHÁC NHAU 500A/300/100A
Thông tin cơ bản của cầu chì AC/DC1000V HEV:
Bản vẽ vật lý về kích thước của cầu chì sê-ri HEV-JQ:
| mã kích thước | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
| HEV-JQ | 1000VDC/AV (5A-800A) | Tương đương với SINOFUSE | ||||
| Mã sản phẩm | Đánh giá hiện tại | I²t(A²Sec) | sự tiêu thụ năng lượng | mã kích thước | Cầu chì sê-ri RS309-MM | |
| MỘT | tiền cung | Tổng cộng | W | |||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | RS30-MM-5A |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | RS30-MM-10A | |
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | RS30-MM-15A | |
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | RS30-MM-20A | |
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | RS30-MM-25A | |
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | RS30-MM-30A | |
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | RS30-MM-35A | |
| HEV-JQ-40 | 40A | 290 | 1650 | 7,8 | RS30-MM-40A | |
| HEV-JQ-45 | 45A | 350 | 1900 | 8,5 | RS30-MM-45A | |
| HEV-JQ-50 | 50A | 440 | 2450 | 10,0 | RS30-MM-50A | |
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | RS30-MM-60A | |
| HEV-JQ-70 | 70A | 820 | 5500 | 14,0 | RS30-MM-70A | |
| HEV-JQ-80 | 80A | 1050 | 6500 | 16,0 | RS30-MM-80A | |
| HEV-JQ-90 | 90A | 1800 | 10500 | 17,0 | HF2 | RS30-MM-90A |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18,0 | RS30-MM-100A | |
| HEV-JQ-125 | 125A | 3400 | 21000 | 20,0 | RS30-MM-125A | |
| HEV-JQ-150 | 150A | 4900 | 25500 | 27,0 | RS30-MM-150A | |
| HEV-JQ-175 | 175A | 9200 | 40000 | 30,0 | HF3 | RS30-MM-175A |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32,0 | RS30-MM-200A | |
| HEV-JQ-225 | 225A | 19000 | 105000 | 40,0 | RS30-MM-225A | |
| HEV-JQ-250 | 250A | 24000 | 113000 | 47,0 | RS30-MM-250A | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49,0 | RS30-MM-275A | |
| HEV-JQ-300 | 300A | 26000 | 160000 | 52,0 | RS30-MM-300A | |
| HEV-JQ-325 | 325A | 33000 | 180000 | 55,0 | RS30-MM-325A | |
| HEV-JQ-350 | 350A | 42000 | 230000 | 60,0 | HF4 | RS30-MM-350A |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65,0 | RS30-MM-400A | |
| HEV-JQ-450 | 450A | 78000 | 300000 | 80,0 | RS30-MM-450A | |
| HEV-JQ-500 | 500A | 105000 | 350000 | 95,0 | RS30-MM-500A | |
| HEV-JQ-600 | 600A | 163000 | 530000 | 105.0 | HF5 | RS30-MM-600A |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155.0 | RS30-MM-700A | |
| HEV-JQ-800 | 800A | 420000 | 870000 | 185.0 | RS30-MM-800A | |
Giấy chứng nhận chúng tôi đã có:
Các chứng chỉ UL, TUV, VDE, ASTA, PSB, CCC, CQC, IATF16949, ISO9001-2015, ROHS và Reach.Và chúng tôi có Phòng thí nghiệm nhân chứng bên thứ ba được UL&TUV ủy quyền. Cho phép chúng tôi nhận được UL&TUV rất nhanh (trong vòng 15 ngày).
