Thông tin chi tiết sản phẩm:
|
| Vật chất: | Gốm sứ | Màu sắc: | Trắng |
|---|---|---|---|
| Đánh giá hiện tại: | 5A-800A | Điện áp định mức: | 1000VDC |
| Loại bảo vệ: | AR | Khả năng phá vỡ: | AC100KA / DC30KA |
| Cài đặt: | Bu lông vào | Đáp ứng các yêu cầu: | UL248-20、ISO8820、JASO-D622、EU và RoHS thám tử |
| Điểm nổi bật: | Cầu chì điện tử 800A,Cầu chì công suất phá vỡ cao TUV,Cầu chì công suất phá vỡ cao bằng gốm |
||

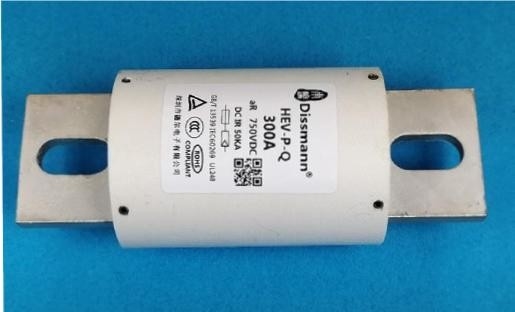

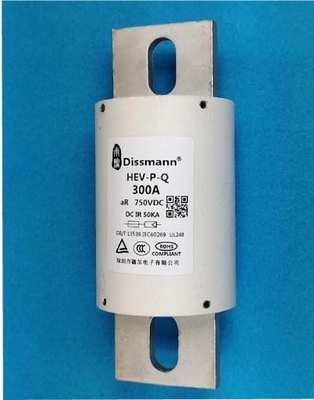

Cầu chì công suất cao Nhà cung cấp Trung Quốc với 20 năm kinh nghiệm
Thông tin cơ bản về sản phẩm
Điện áp định mức: DC1000V hoặc thấp hơn
Dòng định mức: 300A
Lớp bảo vệ: aR
Khả năng ngắt: DC30kA (hằng số thời gian≤15ms)
Loại cài đặt: Có sẵn trong bu lông
Tuân thủ RoHS
Ứng dụng của cầu chì HEV
Cầu chì HEV này được sử dụng rộng rãi trong ô tô, xe tải, xe buýt và thiết bị vận chuyển địa hình để bảo vệ dây cáp, dây điện và các bộ phận điện cung cấp năng lượng điện để vận hành đèn, lò sưởi, điều hòa không khí, radio, cửa sổ điện và các phụ kiện điện khác.Chúng cũng được sử dụng trong xe điện và xe hybrid và nhiều ứng dụng điện tử.
Cấu tạo của cầu chì HEV
Loạt sản phẩm này là cầu chì kết nối bu lông ống tròn, có đặc điểm kích thước nhỏ, thổi nhanh, I2t thấp và độ tin cậy cao. Ống nóng chảy có tiết diện thay đổi được làm bằng bạc nguyên chất 99,99%. Ống được làm bằng ống sợi, dây nóng chảy là đồng hoặc bạc, bề mặt tiếp xúc là mạ thiếc hợp kim đồng và ống nóng chảy chứa đầy cát thạch anh có độ tinh khiết cao được xử lý hóa học và các vật liệu hóa học được xử lý đặc biệt làm môi trường dập tắt hồ quang.
tiêu chuẩn liên quan
Cầu chì sê-ri HEV này đáp ứng yêu cầu của thám tử UL-248-20, ISO8820, JASO-D622, EU và RoHS, tiêu chuẩn được chứng nhận TUV, v.v.
Kích thước của cầu chì HEV, Chọn kích thước theo dòng định mức.
| Người mẫu | Đánh giá hiện tại(MỘT) | Điện áp rơi 100% (mv) | mã kích thước | Cài đặt |
| HEV-JQ-300 | 300 | 298 | HF3 |
Gắn Bolt M10, Mô-men xoắn đề xuất: 21N.m |
| mã kích thước | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| mã kích thước | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
Kích thước HF1 và HF2 có sẵn trong bu-lông lắp M8 Mô-men xoắn khuyến nghị 11N·m (Phạm vi hiện tại 5A~150A)
Kích thước HF3 và HF4 có sẵn trong bu-lông lắp M10 Mô-men xoắn khuyến nghị 20N·m (Phạm vi hiện tại 175A~500A)
Kích thước HF5 có sẵn trong bu-lông lắp M12 Mô-men xoắn khuyến nghị 28N·m (Phạm vi hiện tại 600A~800A)
Chất liệu của cầu chì HEV
Vật liệu boby chính là ống sợi, dây cầu chì bao gồm đồng hoặc bạc và nắp cuối làm bằng hợp kim đồng mạ thiếc.
Câu hỏi thường gặp
Câu hỏi 1: Cách chọn cầu chì?
Trả lời: Lúc đầu, chúng tôi sẽ gửi cho bạn một mẫu đơn đăng ký thực tế của khách hàng. Nói chung, chúng tôi cần xóa trường ứng dụng của bạn, dòng điện hoạt động và điện áp hoạt động, phương pháp cài đặt, yêu cầu chứng nhận và các yêu cầu tham số khác.
