Thông tin chi tiết sản phẩm:
|
| Nguyên liệu: | Gốm sứ | Đánh giá hiện tại: | 5A-800A |
|---|---|---|---|
| Điện áp định mức: | AC/DC500V | Khả năng phá vỡ: | AC100KA/DC50KA |
| Loại bảo vệ: | aR | Đăng kí: | pin, sạc EV |
| Điểm nổi bật: | Cầu chì bảo vệ pin 800Amp,Cầu chì sợi quang HEV |
||

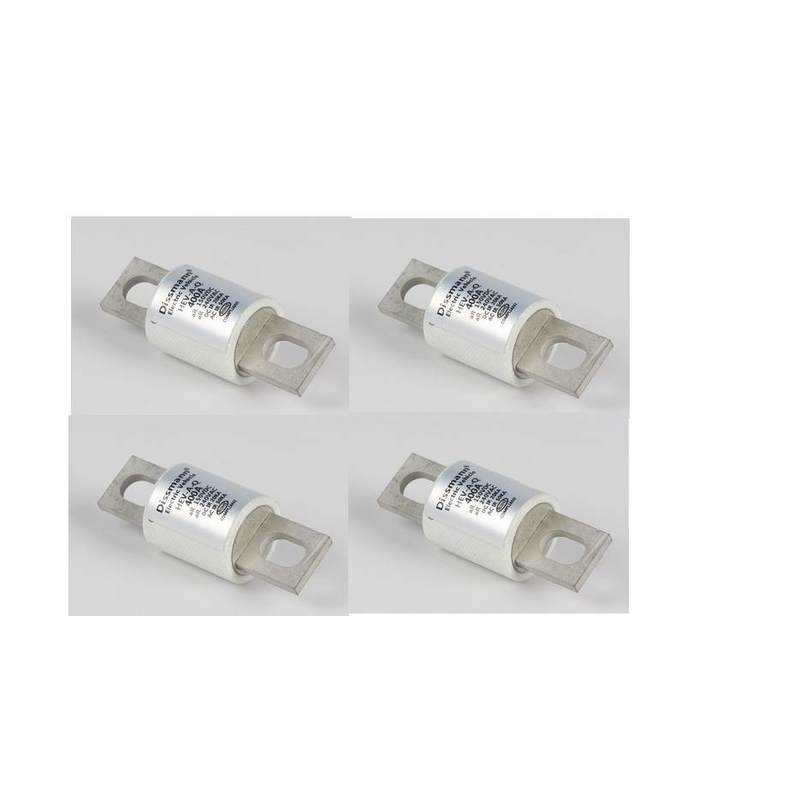

Sử dụng cầu chì sê-ri UL248 HEV để bảo vệ pin
Ứng dụng của cầu chì HEV
Loạt sản phẩm này là Cầu chì kết nối bắt vít ống tròn, với kích thước nhỏ, Khả năng phá vỡ cao, Khả năng chống sốc nhiệt độ, Tăng dòng điện, Rung và sốc cơ học, và Tải trọng hóa chất mạnh.Áp dụng cho hệ thống điện truyền động xe điện, Bộ lưu trữ năng lượng và pin năng lượng, Tụ điện lưu trữ năng lượng, Bộ điều khiển chuyển đổi tần số, bộ sạc, dây điện và các bộ phận ô tô và thiết bị khác, bảo vệ ngắn mạch, quá tải và dự phòng.
Thông tin cơ bản của cầu chì HEV
Cầu chì HEV này phù hợp với dòng điện trong dải định mức 5A-800A, điện áp định mức AC/DC500V, khả năng ngắt lên đến AC100KA/DC50KA ở AC/DC500V. Loại bảo vệ là aR và hằng số thời gian≥10ms.
Kích thước tính bằng milimét
| kích thước bản vẽ | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HZ1 | 81 | 22 | 40 | 55 | 66,5 | 9 | 15 | 3.3 | 14,75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13,5 |
| HZ3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12,5 |
| HZ4 | 109 | 38 | 53 | 69 | 89,5 | 10,5 | 25 | 6 | 20.7 |
| HZ5 | 110 | 50 | 53 | 70,5 | 90 | 10,5 | 38 | 6 | 20.7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13,5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81,5 | 113,5 | 139 | 16 | 60 | 10 | 28,4 |
HZ1: Bu-lông lắp M8 mô-men xoắn khuyến nghị 11N·m, phạm vi dòng điện định mức 35A-60A.
HZ2:Mô-men xoắn khuyến nghị cho bu-lông M8 là 11N·m, phạm vi dòng điện định mức là 70A-100A.
HZ3:Bu lông lắp M8 mô-men xoắn khuyến nghị 11N·m, phạm vi dòng điện định mức 125A-200A.
HZ4: Bu-lông lắp M10 mô-men xoắn khuyến nghị 20N·m, phạm vi dòng điện định mức 225A-400A.
HZ5:Mô-men xoắn khuyến nghị cho bu-lông M10 là 20N·m, phạm vi dòng điện định mức là 450A-600A.
HZ6:Mô-men xoắn khuyến nghị cho bu-lông M12 là 28N·m, phạm vi dòng điện định mức là 700A-800A.
HZ7:Bu lông lắp M12 mô-men xoắn khuyến nghị 28N·m, phạm vi dòng điện định mức 1000A-1200A.
Mã hệ thống sản phẩm
Dissmann®Hiển thị nhà máy
Dissmann®Hiển thị hội thảo cầu chì
