Thông tin chi tiết sản phẩm:
|
| Nguyên liệu: | Gốm sứ | Màu: | Trắng |
|---|---|---|---|
| Đánh giá hiện tại: | 5A-800A | Điện áp định mức: | DC1000V |
| Loại: | aR | Khả năng phá vỡ: | DC30KA |
| tiêu chuẩn điều hành: | UL248-20、ISO8820、JASO-D622、Tuân thủ RoHS | Đăng kí: | pure xe điện và pin năng lượng xe hybrid |

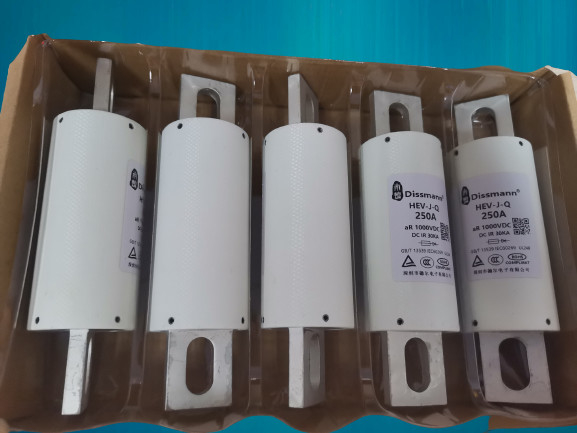

Nhà cung cấp cầu chì sê-ri HEV được TUV chứng nhận tại Trung Quốc
Đặc điểm của cầu chì sê-ri HEV
Loạt sản phẩm này là cầu chì kết nối bu lông ống tròn, có đặc điểm kích thước nhỏ, thổi nhanh, I2t thấp và độ tin cậy cao. Chúng tôi là thương hiệu Dissmann hầu hết các cầu chì sê-ri HEV áp dụng để bảo vệ cọc sạc, phát triển sâu trong sạc ngành công nghiệp cọc trong gần 10 năm, nó đã trở thành nhà cung cấp chính của hầu hết các doanh nghiệp hàng đầu. Hiện tại, khách hàng chính của chúng tôi là Star Charge, Sinexcel, Chargecore, Winline, v.v.
Cấu trúc của cầu chì sê-ri HEV
Cầu chì HEV bao gồm một thân ống và hai nắp đầu. Ống được làm bằng sợi thủy tinh, và con dao ở cả hai đầu được mạ thiếc hợp kim đồng.
Kích thước của cầu chì HEV (mm)
| mã kích thước | A±2 | B ± 1,5 | C±1 | D ± 1,5 | E ± 1,5 | Fa±1 | G±0,5 | H ± 0,2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13,5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12,5 |
| HF3 | 139,5 | 38 | 83,5 | 99,5 | 120 | 10,5 | 25 | 6 | 20.7 |
| HF4 | 146,5 | 50 | 89,5 | 106 | 126,5 | 10,5 | 38 | 6 | 20.7 |
| HF5 | 197,5 | 63 | 89,5 | 123,5 | 162,5 | 13,5 | 50 | 10 | 33 |
Loại sản phẩm của cầu chì DC1000V HEV, Chọn kích cỡ theo dòng điện định mức.
| Người mẫu | Đánh giá hiện tại | TÔI2t(A2S) | Sự thât thoat năng lượng | mã kích thước | Cài đặt | |
| tiền cung | Tổng cộng | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Gắn Bolt M8 mô-men xoắn khuyến nghị 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7,8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8,5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12,5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | Bu lông lắp ráp Mô-men xoắn khuyến nghị M10 20N·m |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | Bu-lông lắp M12 mô-men xoắn khuyến nghị 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
HF1:Dải dòng điện định mức 5A-80A, có sẵn trong bu-lông lắp M8 mô-men xoắn khuyến nghị 11N·m;
HF2:Dải dòng điện định mức 90A-150A, có sẵn trong bu-lông lắp M8 mô-men xoắn khuyến nghị 11N·m;
HF3:Dải dòng điện định mức 175A-325A, có sẵn trong bu-lông lắp M10 mô-men xoắn khuyến nghị 20N·m;
HF4:Dải dòng điện định mức 350A-500A, có sẵn trong bu-lông lắp M8 mô-men xoắn khuyến nghị 20N·m;
HF5:Dải dòng điện định mức 600A-800A, có sẵn trong bu-lông lắp M12 mô-men xoắn khuyến nghị 28N·m;
Câu hỏi thường gặp
Câu hỏi: Dòng điện danh định của sản phẩm pin của tôi là 250A và dòng điện xung là 380A.Vậy cầu chì bảo vệ được bao nhiêu phần trăm dòng điện?
Trả lời: Nói chung, chúng tôi sử dụng dòng xung của bạn làm cơ sở để lựa chọn và cần có cầu chì 600A.
